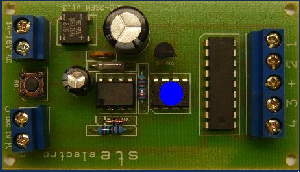

Základní vlastnosti dekodéru:

Dekodér zabírá až 8 adres podle nastavení.

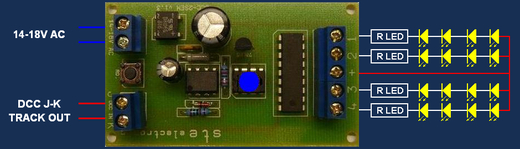

 K dekodéru můžeme připojit žárovková, nebo LED svítidla pro různé světelné efekty. LED diody se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED  a může následně dojít k destrukci výstupních obvodů dekodéru.

Dekodér nalezne použití jako efektový blikač pro osvětlení například raklamních polch, práce na silnici, běžící světla atd.

Může pracovat v 7 různých režimech, které mají svoji adresu - pozor, záleží i na povelu "+ a -", 8. adresa je vypnutí.

Výstupy dekodéru jsou opatřeny žlutými LED diodami, aby byla možnost jej naprogramovat i bez připojených výstupů a i pro hledání závady pod panelem vidíme stav výstupů.

Dekodér má integrované výstupní rezistory, pokud vyjmeme propojky AMP, uplatní se výstupní rezistory a nemusíme LED diody vybavovat rezistory. Rezistory mají hodnotu 1kΩ.

 Nastavení adresy dekodéru:

Nastavení adresy dekodéru se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení světel stiskněte programovací tlačítko, diody se začnou rozsvěcet na znamení přechodu dekodéru do programovacího režimu.

Blikají 1x, nastavujema adresu „pro efekt 1" (1. adresa povel +)

Na ovladači zadejte adresu a odešlete povel pro aktivaci. Nastavuje se i + nebo -.

Po zadání začnou blikat 2x, nastavujeme adresu „pro efekt 2"
(1. Adresa povel -)

 Takto pokračujeme až po zadání „pro efekt 8", což je „vypnutí všech efektů"

Adresy se zapíší do dekodéru, LED přestanou blikat. Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.

Výpočet předřadného rezistoru k LED diodám:

R=výsledný odpor v Ω
U=napětí ve V
I=proud v A ( pro 10mA zadáme 0,01)

Příklad:

4xled, každá 2V, 8mA, 20-8=12 / 0,008=1500 Ω
Úbytek napětí na rezistoru je 12V, proud 8mA,
výkon bude 12x0,008=0,096W= rezistor stačí 0,25W

Technické údaje:

Vstupní signál:                                      DCC - NMRA kompatibilní
Vstupní napětí:                                     14-18V AC (střídavé)
Výstupní napětí:                                   cca 20V DC (stejnosměrných) -                                                              společný + pól
Počet výstupů:                                      4
Proudová zatížitelnost:                        max 1A na jeden výstup
Celková zatížitelnost:                          max 1A celkem na dekodér
